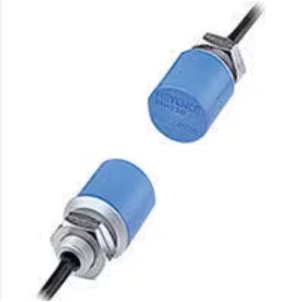

KEYENCE 이중판 검출 센서 헤드 DH-220

모델명

DH-220

공급가/부가세

가격협의

구매수량

제조사/원산지	KYENCE / JAPAN
상품코드	G0000017844

KEYENCE 이중판 검출 센서 헤드 DH-220

KEYENCE의 DH-220은 금속, 비철금속 등 다양한 종류의 판재가 겹쳐서 이송되는 것을 방지하여 생산 공정의 품질과 안정성을 확보하는 데 사용되는 센서 헤드입니다.

2헤드 타입 검출 방식:
- **송신부(Transmitter)**와 **수신부(Receiver)**의 2개 헤드로 구성되어 있으며, 타겟 판재가 이 두 헤드 사이를 통과할 때 겹침을 감지합니다.
- 검출 방식: 송신부와 수신부 사이에 타겟을 두고 검출하는 방식입니다.
광범위한 재질 및 두께 대응:
- 최대 분리 거리: $T/R$ 헤드 간 ** $30 mm$ **까지 이격 가능하며, 다양한 재질에 걸쳐 넓은 두께 범위를 커버합니다.
  - 강판 (Steel): $0.04 mm$ $\sim$ $4.5 mm$
  - 알루미늄 (Aluminum): $0.02 mm$ $\sim$ $10 mm$
  - 구리 (Copper): $0.01 mm$ $\sim$ $5.0 mm$
뛰어난 허용 진동 성능:
- **최대 $30 mm$ **의 넓은 헤드 간 거리와 ** $\pm 4 mm$ **의 허용 진동 범위( $T/R$ 거리 $30 mm$ 기준)로, 떨림이나 뒤틀림이 있는 타겟에 대해서도 안정적인 검출이 가능합니다.
고속 응답:
- 응답 시간: 50 ms (선택 시 5 ms)로 설정 가능하여 고속 생산 라인에서도 이중 급지를 놓치지 않습니다.

항목	사양
모델명	DH-220
타입	2 헤드 타입 (센서 헤드)
결합 증폭기 유닛	$DD-860$ 등 (별매)
검출 방식	송신부와 수신부 사이에 타겟을 두고 검출
최대 분리 거리	$30 mm$
판 두께 범위 (T/R $30 mm$ 이내 기준)	강판: $0.04 mm$ $\sim$ $4.5 mm$ 알루미늄: $0.02 mm$ $\sim$ $10 mm$ 구리: $0.01 mm$ $\sim$ $5.0 mm$
최소 검출 물체	$50 mm \times 50 mm$ (T/R 거리 $30 mm$ , 진동 $\pm 4 mm$ 기준)
사용 주위 온도	$- 10 \sim + 60^{\circ} C$ (결빙되지 않을 것)
중량	약 $300 g$
